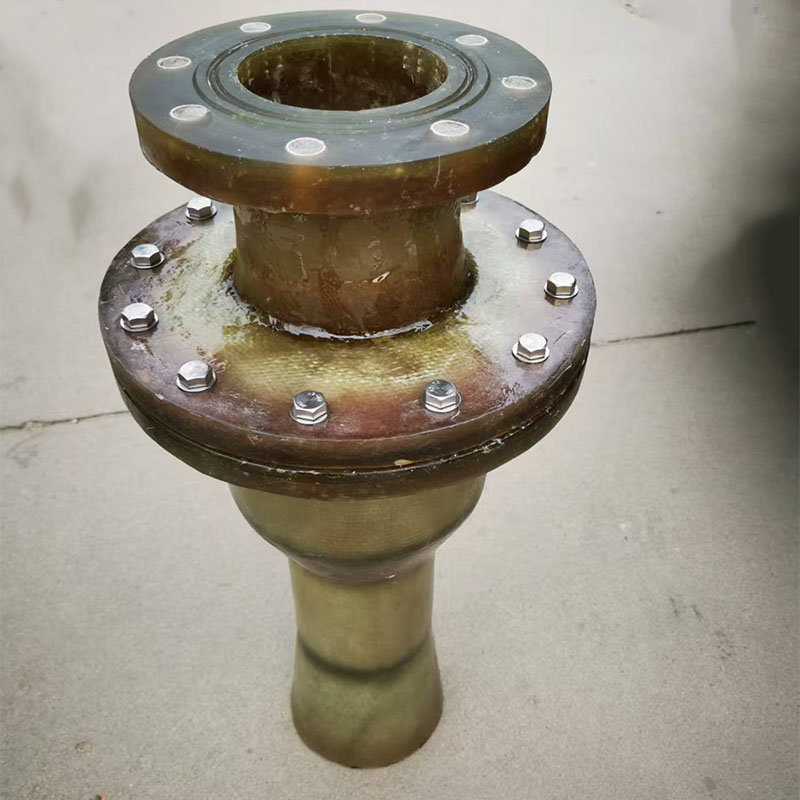

содержание От сырья до стенки: в чём подвох? Стыковка и монтаж: теория против практики Огнестойкость и дымность: формальные сертификаты и реальность Кейс: система осушения на рыболовном траулере Куда движется отрасль: неочевидные тренды Китайские стеклопластиковые трубы для судов — это уже не просто дешёвая альтернатива, а реальные инженерные решения с конкретными физико-механическими свойствами. Многие до сих пор путают их с обычными пластиковыми, и вот здесь начинается самое интересное. От сырья до стенки: в чём подвох? Основное заблуждение — считать, что все стеклопластиковые трубы одинаковы. На деле ключ — в составе связующего и ориентации стекловолокна. Эпоксивинилэфирные смолы против изофталевых полиэфирных — это разница не только в цене, а в стойкости к эмиссии стирола при производстве и, что критично, к гидролизу в морской воде. Видел образцы, где через два года условного ?погружения? на полиэфирной основе начиналось поверхностное расслоение — не катастрофично, но для систем забортной воды уже неприемлемо. А вот технология намотки… Тут китайские производители сильно продвинулись. Речь не о простой поперечной, а о перекрёстной, с переменным углом. Это позволяет буквально программировать прочностные характеристики под конкретную нагрузку: вибрацию насоса, гидроудар, температурные расширения. Помню, для одного проекта балкера требовались трубы с повышенной кольцевой жёсткостью для участков, проходящих через переборки — сделали именно за счёт схемы намотки, почти без увеличения толщины стенки. Часто упускают из виду внутренний liner — тот самый гладкий слой. Он не только для снижения гидравлического сопротивления. Качественный liner из C-стекла или поверхностного тканого материала — это барьер против диффузии. Без него стенка трубы со временем может ?напитываться? водой, особенно в тёплых морях, с падением диэлектрических свойств и теплоизоляции. Проверяли это на стенде — разница в водопоглощении у образцов с разным liner достигала 15-20%. Стыковка и монтаж: теория против практики Самая болезненная точка на объекте — соединения. Резьбовые муфты из стеклопластика — это отдельная история. Казалось бы, нарезал и крути. Но если резьба нарезана не на станке с ЧПУ, а почти ?вручную?, получается перекос. Герметик не спасает — через 200-300 циклов терморасширения появляется течь. Приходилось отказываться от таких решений в пользу фланцевых соединений с эластичными прокладками из EPDM. Фланцы, кстати, тоже бывают разные. Литые — надёжнее, но дороже. Приклеенные — требуют идеальной подготовки поверхности и контроля температуры при монтаже. Был случай на верфи во Владивостоке: приклеенные фланцы ?отлипли? после зимнего монтажа в холодном цеху, когда клей не набрал прочность. Пришлось переделывать на болтовые соединения с металлическим переходником. И ещё по монтажу — линейное расширение. Коэффициент у стеклопластика всё же выше, чем у стали. Если трассу длиной 20 метров жёстко закрепить по концам, а посередине будет идти ГВС от генератора — может выдать ?горб? или, что хуже, создать напряжение в креплениях. Поэтому сейчас в спецификациях всё чаще требуют расчёт компенсаторов или применение сильфонных вставок на длинных участках. Огнестойкость и дымность: формальные сертификаты и реальность Сертификат IMO FTPC Part 2 — обязателен. Но он даёт лишь общую картину. В реальном пожаре важна не только стойкость к пламени, но и дымообразование, и токсичность газов. Некоторые составы смол, особенно дешёвые, при тлении дают плотный едкий дым. Это критично для трасс в жилых и служебных помещениях. Приходится требовать дополнительных испытаний по методикам, близким к ISO 5659-2. Огнезащитные покрытия — палка о двух концах. Интегральные, когда антипирены введены в саму смолу, — лучше, но влияют на вязкость и процесс полимеризации. Напыляемые обмазки — могут отслаиваться от вибрации. Видел трубы после пяти лет эксплуатации в машинном отделении: обмазка местами облупилась, а под ней — идеальная поверхность. Вопрос: зачем тогда она была нужна? Возможно, достаточно было использовать смолу с повышенным содержанием антипиренов только для внешнего слоя. Здесь стоит отметить подход некоторых производителей, которые глубоко прорабатывают эти вопросы. Например, на сайте ООО Хэбэй Гуде Оборудование для защиты окружающей среды (https://www.jzgude.ru) можно увидеть, что компания из Цзичжоу, с её удобным транспортным расположением, акцентирует внимание не только на производстве, но и на инжиниринге, включая подбор материалов под специфические требования по огнестойкости. Это как раз тот случай, когда географическое положение, способствующее логистике, сочетается с технической компетенцией. Кейс: система осушения на рыболовном траулере Практический пример, где всё сошлось — и проблемы, и решения. Заказчику нужна была легкая и коррозионностойкая система для отвода воды из трюмов. Выбрали стеклопластиковые трубы среднего давления. Но траулер — судно жёсткой эксплуатации, постоянная вибрация, удары волн о борт. На первом же рейсе после планового ремонта — течь в нескольких местах. Разбор показал: трубы были качественные, но подвески сделали из обычной оцинкованной стали, да ещё и жёстко закрепили. Стеклопластик ?играл? на изгиб, а стальная скоба — нет. В местах контакта возникло локальное напряжение, появились микротрещины. Решение оказалось простым: заменили подвески на пластиковые с резиновыми вкладышами, дали больше степеней свободы. И, что важно, добавили инспекционные ревизионные лючки в самых нагруженных узлах — не по проекту, а по опыту. Система работает уже четыре года без нареканий. Этот случай — классический пример, когда материал ведёт себя идеально, но его ?убивает? неправильное проектирование обвязки. Куда движется отрасль: неочевидные тренды Сейчас вижу смещение интереса не просто к трубам, а к комплексным префабрицированным системам. То есть на верфь приходит не набор труб и фитингов, а готовые модули — участки трубопровода с уже установленными датчиками, клапанами и креплениями. Это требует от производителя уже не просто производства, а серьёзного конструкторского отдела, работающего в связке с верфью. Второй тренд — ?умные? трубы. Внедрение в стенку оптоволоконных датчиков для мониторинга деформаций и температуры в реальном времени. Пока это дорого и больше для военных или шельфовых проектов, но технология отрабатывается. Китайские НИИ в этой области очень активны. И, наконец, экология. Ресайклинг. Вопрос утилизации стеклопластиковых отходов с судов стоит всё острее. Появляются разработки по созданию смол, допускающих более лёгкое разделение компонентов для переработки. Пока это не массово, но давление со стороны международных норм растёт. Производители, которые вложатся в это сейчас, получат серьёзное преимущество через 5-10 лет. В этом контексте деятельность компаний, которые изначально ориентированы на экологичное оборудование, как та же ООО Хэбэй Гуде, выглядит вполне логичной и дальновидной. Так что, если говорить о Китае и инновациях в стеклопластиковых трубах для судов, то главная инновация — не в самом материале, а в переходе от продажи метражей к продаже инженерных решений под конкретную задачу судостроителя. И те, кто это понял, уже вырвались вперёд.

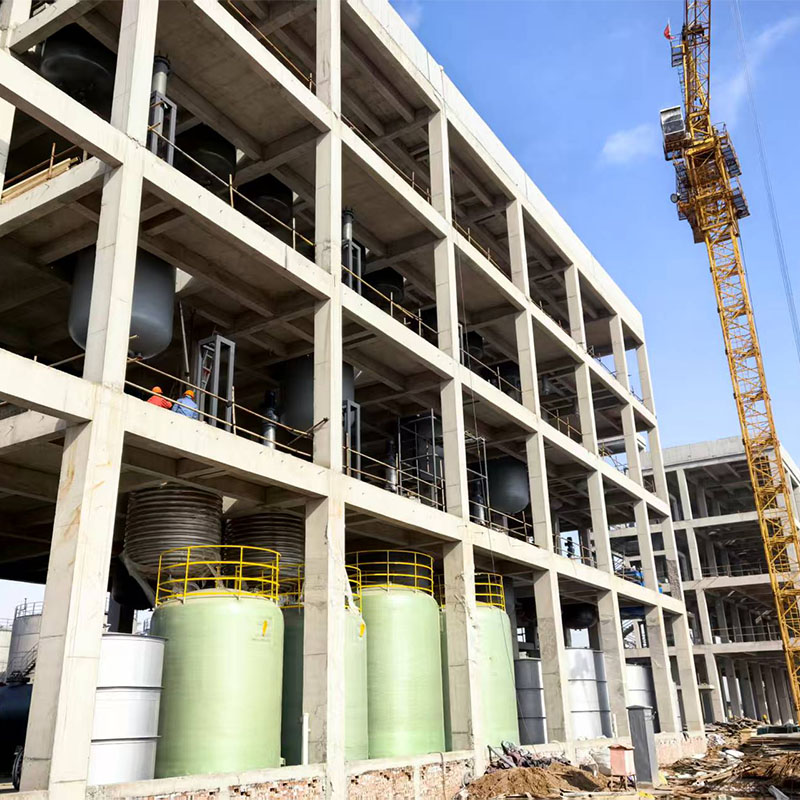

содержание Из чего на самом деле делают башню Монтаж: где теория расходится с практикой Эксплуатация: на что смотреть каждый день Случай из практики: когда экономия вышла боком Когда говорят про башню десульфурации из стеклопластика, многие представляют себе просто большую цветную трубу. На деле, это сложный аппарат, и ключевое слово тут — аппарат, а не труба. Основная ошибка — считать, что главное — это коррозионная стойкость. Стойкость важна, но на первый план выходит механика: работа под разрежением или давлением, вибрация от газодувок, ветровые нагрузки, температурные деформации. Если с этим не разобраться на этапе проектирования, даже самый химически стойкий материал даст трещину по сварному шву или в зоне изменения сечения. Из чего на самом деле делают башню Тут тоже не всё однозначно. Стеклопластик — это общее название. На практике используется винилэфирная или, реже, эпоксидная смола, армированная стеклоровингом и матом. Пропорции и схема укладки — это и есть ноу-хау производителя. Видел проекты, где пытались сэкономить на смоле, увеличив содержание наполнителей. Корпус вроде бы держал, но через полгода эксплуатации в зоне ввода суспензии началось расслоение. Агрессивная среда + абразивный износ сделали своё дело. Часто забывают про внутренние устройства. Сама оболочка башни — это лишь корпус. Внутри — несколько ярусов насадки (как правило, полипропиленовой или опять же из FRP), система распределения жидкости, демisters. Их крепление к стенкам из стеклопластика — отдельная головная боль. Нельзя просто приварить. Используют закладные элементы из нержавейки или специальные клеевые/механические соединения. Неправильное решение приводит к отрыву этих узлов при вибрации. Именно поэтому выбор поставщика — это не поиск по минимальной цене за килограмм материала. Нужен производитель, который понимает процесс не как изготовление ёмкости, а как создание технологического аппарата. Вот, к примеру, китайская компания ООО Хэбэй Гуде Оборудование для защиты окружающей среды (сайт можно найти по адресу https://www.www.eastpipe.ru). Они позиционируют себя как предприятие, поддерживающее металлургию и химическую промышленность, и делают упор на большие диаметры (аж до DN25000mm) и композитные технологии типа PVDF/FRP. Для десульфурационных башен это критично — возможность изготовления цельноформованных секций большого диаметра снижает количество швов, а композитные слои с PVDF дают дополнительную защиту от сложных химических сред. Монтаж: где теория расходится с практикой Всё идеально рассчитали, изготовили. Начинается монтаж. И тут вылезают нюансы, которых нет в учебниках. Фундамент. Под металлическую колонну — одна история, под стеклопластиковую — совсем другая. Жёсткость меньше, возможна большая эластичная деформация. Если фундамент играет, в нижней секции, у фланца, могут пойти трещины. Приходится усиливать зону анкерных болтов дополнительными накладками, а иногда и менять схему крепления на юбку. Сборка секций. Чаще всего башню везут частями. Стыковка на месте — это сварка или болтовое соединение. Сварка стеклопластика — это высококвалифицированная работа. Нужен правильный присадочный материал, температура, подготовка кромок. Видел, как на объекте забыли прочистить стык от влаги и пыли перед сваркой. Шов получился красивый, но пористый. Через месяц — течь. И самое, пожалуй, важное — монтаж внутренностей. Рабочие заходят внутрь, кидают туда инструмент, опираются на стенки. Стеклопластик, особенно тонкостенный в верхних ярусах, не любит ударных точечных нагрузок. Обязательно нужно использовать деревянные настилы и давать жёсткий инструктаж. Одна вмятина от гаечного ключа — потенциальный очаг разрушения под циклической нагрузкой. Эксплуатация: на что смотреть каждый день После запуска башня десульфурации требует своего подхода. Первое — визуальный осмотр. Не просто стоит/не стоит, а именно поиск микротрещин, особенно вокруг смотровых окон, люков, патрубков. Эти места — концентраторы напряжения. Появление белесых паутинок на поверхности — первый тревожный звонок. Второе — контроль температуры. Стеклопластик имеет свой коэффициент теплового расширения, отличный от стали или полипропилена насадки. Резкие пуски-остановки, когда горячий газ резко подаётся или отключается, создают термические удары. Это может привести к отслоению внутреннего защитного слоя (гелькоута) или к разрыву соединений с внутренними трубами. Третье — химия орошающего раствора. Казалось бы, материал стойкий. Но если по технологии происходит, например, закисление раствора или в нём появляются неучтённые органические компоненты, стойкость может быть локально нарушена. Регулярный анализ состояния материала в мокрой зоне — хорошая практика. Случай из практики: когда экономия вышла боком Был у меня опыт с одной ТЭЦ. Заказчик решил сильно сэкономить и заказал башню у гаражного производителя. Диаметр большой, высота приличная. Сделали, смонтировали. На этапе гидравлических испытаний водой — всё прекрасно. Запустили в работу с дымовыми газами. Через две недели — сильная вибрация в верхней части. Оказалось, производитель, чтобы упрочнить конструкцию, сделал неравномерную толщину стенки, да ещё и несимметрично уложил армирование. Под нагрузкой потоком газов возник резонанс. Башню пришлось экстренно останавливать и ставить внешние распорки (бандажи) из нержавеющей стали. Эстетика проекта была убита, но главное — появились постоянные точки напряжения под бандажами, требующие теперь вечного наблюдения. Этот случай как раз подтверждает, что заказ такого оборудования — это инвестиция в долгосрочную и безопасную работу. Лучше обратиться к компаниям с портфолио и пониманием механики, тем же ООО Хэбэй Гуде Оборудование для защиты окружающей среды, которые в своей линейке имеют именно большие аппараты для промышленности. Их опыт в изготовлении FRP резервуаров и труб больших диаметров косвенно говорит о возможностях технологического расчёта на прочность, а не только на коррозионную стойкость. Вывод простой: башня десульфурации из стеклопластика — отличное решение, но только если она спроектирована и сделана как инженерное сооружение, а не как большая труба. Все мелочи, от состава смолы до способа крепления лестницы, имеют значение. Игнорирование этого приводит не к экономии, а к многократным затратам на ремонт и простои.

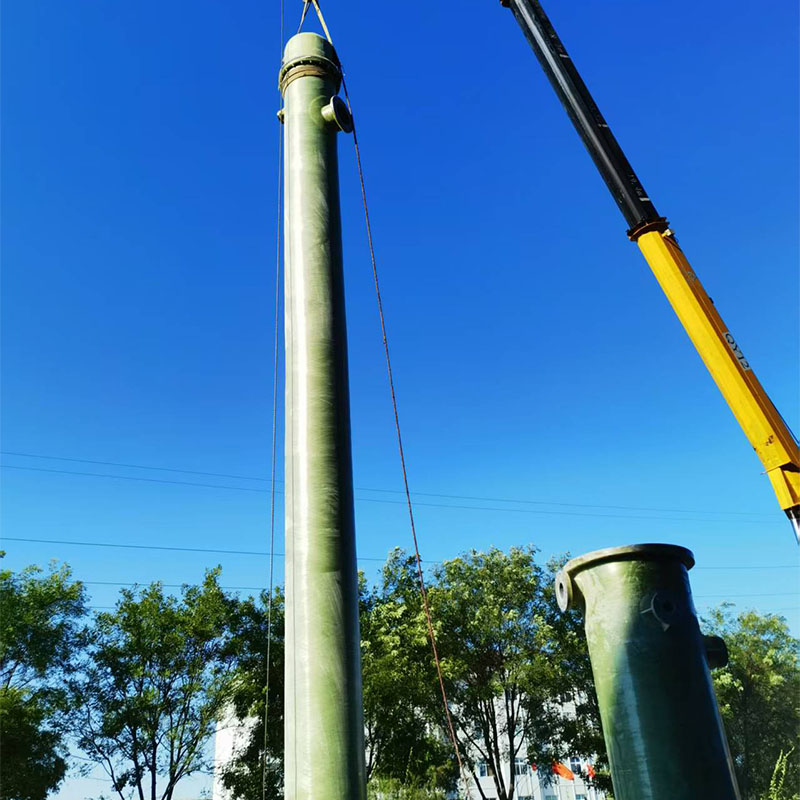

содержание Не просто ?склеить трубу?: конструктив и сопряжения Ветер, лед и другие ?сюрпризы? эксплуатации Кейс: градирня и проблема с вибрацией А что с огнестойкостью и ультрафиолетом? Вместо заключения: перспективы и ниши Когда говорят про башни из армированного стекловолокном пластика, многие сразу представляют себе хлипкие конструкции, чуть ли не временные. Это главное заблуждение. На деле, речь идет об инженерных сооружениях, где расчет на долговечность и специфические нагрузки — всё. Сам материал, АСП (армированный стеклопластик), он же FRP, дает уникальное сочетание: коррозионная стойкость, высокая удельная прочность и, что критично для высоких конструкций, — управляемая жесткость. Но именно здесь и кроются все подводные камни, о которых в каталогах не пишут. Не просто ?склеить трубу?: конструктив и сопряжения Основная ошибка при первом знакомстве — думать, что башня это просто большая труба. Да, секции часто выполняются методом намотки на оправку, это стандарт. Но ключевой момент — узлы сопряжения. Фланцевое соединение секций? Там не просто болты. Нужно учитывать ползучесть материала, разный коэффициент температурного расширения болтов (сталь) и корпуса (FRP). Видел как на одной из первых наших сборок через полгода в средней полосе фланцы ?затянулись? так, что демонтаж стал проблемой. Пришлось пересчитывать момент затяжки с учетом климатических циклов. А если башня с площадкой обслуживания? Места крепления лестниц, кронштейнов — это точки концентрации напряжений. Просто приклеить или прикрутить нельзя. Тут идет или интегральное формование (закладные элементы в процессе намотки), или усиление локальными накладками из материалов с другим модулем упругости. У ООО Хэбэй Гуде Оборудование для защиты окружающей среды в ассортименте заявлены трубы до 12 метров в диаметре, что намекает на возможности производства крупногабаритных секций. Но для башен важнее не диаметр сам по себе, а точность геометрии секции по всей длине — биение при намотке даже в пару миллиметров на 30-метровой высоте выльется в проблемы при монтаже. И еще по материалу. Часто заказчик требует ?самый прочный?. Но для башни, работающей на изгиб от ветра, часто важнее не предельная прочность на разрыв, а модуль упругости. Чтобы ствол не ?гулял? слишком сильно. Подбираем состав связующего, тип ровинга — это уже кухня. Иногда выгоднее сделать стенку толще, но из более дешевого материала, чтобы добиться нужной жесткости. Экономика проекта начинается именно здесь. Ветер, лед и другие ?сюрпризы? эксплуатации Расчет ветровой нагрузки — это святое. Но в нормативных документах часто даются усредненные модели. В реальности, для высот от 50-60 метров уже может потребоваться аэродинамическое моделирование в трубе, особенно если башня не цилиндрическая, а, скажем, с переменным сечением или обтекателями. Один проект для химического завода под Нижним Новгородом чуть не провалился из-за вихревого возбущения — башня начала ?петь? на определенной скорости ветра. Пришлось экстренно дорабатывать — устанавливать спойлеры, менять динамические характеристики. Обледенение. Казалось бы, для гладкой поверхности FRP наледь должна держаться хуже, чем на металле. Но нет. Адгезия бывает очень сильной, а неучтенная масса льда — это колоссальная дополнительная нагрузка и на ствол, и на фундамент. Плюс асимметрия обледенения, создающая нерасчетный изгибающий момент. В спецификациях теперь всегда закладываем коэффициент на это, особенно для северных регионов. И рекомендуем системы обогрева критичных узлов, если проект бюджет позволяет. Фундамент. Точка, где чаще всего случаются фатальные ошибки. Жесткое защемление металлического анкерного болта в FRP-стакане — путь к растрескиванию. Нужны компенсаторы, демпфирующие прокладки, правильная заливка полимерным раствором, который не создает напряжений. Мы отработали эту схему с использованием эпоксидных составов с кварцевым наполнителем, но каждый грунт — новая история. Геология участка — первый документ, который запрашиваем. Кейс: градирня и проблема с вибрацией Хочу привести в пример не самый удачный, но поучительный опыт. Заказ на вытяжную башню (фактически, ствол градирни) для системы очистки газов. Диаметр приличный, высота 45 метров. Изготовили, смонтировали. По паспорту всё идеально. Но после запуска технологического оборудования — мощные вентиляторы в основании — возникла низкочастотная вибрация. Она была не от ветра, а от резонанса с частотой работы агрегатов. Пришлось срочно ?лечить?. Усилили нижнюю секцию дополнительным слоем намотки с углеродным волокном для изменения жесткости, плюс установили динамические гасители колебаний внутри ствола. Доработки съели всю прибыль по проекту, но зато это был бесценный урок. Теперь в ТЗ на любую технологическую башню обязательно включаем пункт об анализе возможных резонансных частот от смежного оборудования. И советую смотреть не только на свою конструкцию, но и на то, что будет с ней соседствовать. Кстати, для подобных газоочистных сооружений как раз часто требуются комплексы: и башня, и трубопроводы, и емкости. Тут важно, чтобы всё было из совместимых материалов, от одного производителя. На сайте www.eastpipe.ru видно, что ООО Хэбэй Гуде как раз позиционируется как комплексный поставщик для химической и экологической отраслей — от труб до резервуаров. Это правильный подход. Потому что стык между башней из АСП и металлическим воздуховодом — это снова головная боль по герметизации и компенсации. А что с огнестойкостью и ультрафиолетом? Вопрос, который задают всегда. Стандартный полиэфирный связующий в FRP — горюч. Для башен это неприемлемо. Поэтому идем двумя путями: либо используем специальные антипирены в смоле (чаще всего, на основе галогенов или фосфора), либо переходим на более дорогие винилэфирные или даже фенольные смолы с повышенной огнестойкостью. Сертификаты — обязательны. Но и тут есть нюанс: антипирены могут немного снижать механические свойства и долговечность. Баланс. УФ-излучение. Постоянное солнце — деградация поверхностного слоя, помутнение, потеря прочности. Обязательное условие — внешний слой должен содержать УФ-стабилизатор, либо иметь защитное гелькоутное покрытие. Часто делаем внешний слой на основе неопрена или с добавлением диоксида титана — и для защиты, и для белого цвета, который часто требуется по дизайну. Без этого через 5-7 лет поверхность может стать шероховатой, начать ?пылить?. Вместо заключения: перспективы и ниши Сейчас основной спрос на башни из армированного стекловолокном пластика — это индустрия: градирни, вытяжные стволы, опоры для антенн малого радиуса действия, световые мачты. Но я вижу потенциал в энергетике — малые ветрогенераторы. Лопасти из композитов делают, а почему бы не мачту? Легкость для монтажа в труднодоступных районах, стойкость к атмосфере — идеально. Главное, что нужно понять заказчику и проектировщику: FRP — это не замена стали один к одному. Это другой материал со своей философией проектирования. Его преимущества раскрываются только при грамотном учете всех его особенностей — и технологических, и эксплуатационных. И когда все эти факторы сходятся, получается сооружение, которое простоит десятилетия с минимальным обслуживанием. А это, в конечном счете, и есть главная экономика. Что касается производства, то ключ к успеху — контроль качества на всех этапах: от сырья (ровинг, смола) до постобработки. Как я понимаю, компании типа упомянутой ООО Хэбэй Гуде делают ставку именно на полный цикл, от трубы до сложного резервуара. Для башен это критически важно — получить не просто секции, а готовое инженерное решение с расчетами и гарантией на материал. Потому что залезать на высоту 80 метров для ремонта трещины — то еще удовольствие.
